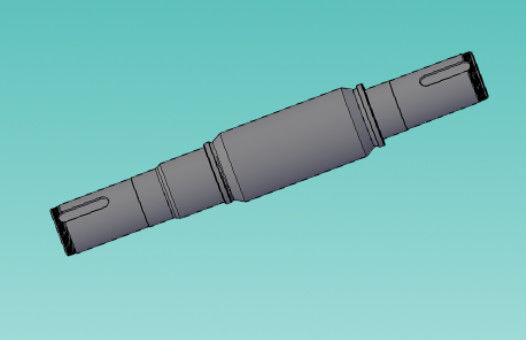

H180N2 ベアリングボックスのスピンドル,ファンスピンドル
技術要求
1材料は次のように試験する必要があります.
(1) 同 炼取試作化学成分分析
(2) 同炉と連続熱処理で2%,但し,機械性能試験の2組よりも少ない.
(3) 同炉と連続熱処理で2%,但し2組の試料による衝撃試験に少なかれ.
(4) 硬さ (HB) を測定する
2材料調質後,機械性能
(1)σb=700 N/mm2/
(2)σs=500 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5)αk=58Nm/cm2/
(6) HB=230~260
3部品はJB/T1581-85による超音波検査で
4検査時発見:
1) 主軸に裂け目があり 交換しなければならない.
(2) 主軸軸径の磨損または拉傷が深刻で,修理しなければならない.
技術要求
1材料は次のように試験する.
(1) 溶融で採取されたサンプルの化学組成分析
(2) 同じ連続熱処理の2%,但し,機械性能試験のためのサンプルセットの2組以下 (σb,σs,δ,Ψ)
(3) 同じ連続熱処理の2%,しかし少なくとも2組の試料を衝突試験に採取する (αk)
(4) 各パーツの硬さ (HB) を測定する
2テンパーされた後材料,機械特性
(1) σb=700 N/mm2/
(2) σs=500 N/mm2/
(3) δ5=15%
(4) Ψ= 45%
(5) アルファ k = 58 nm/cm2
(6) HB=230~260
3部品はJB/T1581-85に従って超音波検査を受ける.
4メンテナンスの際に発見:
1) スピンドルには亀裂があり,交換する必要があります.
2) 主軸直径が著しく磨かれ,引っ張られ,修理する必要があります.
