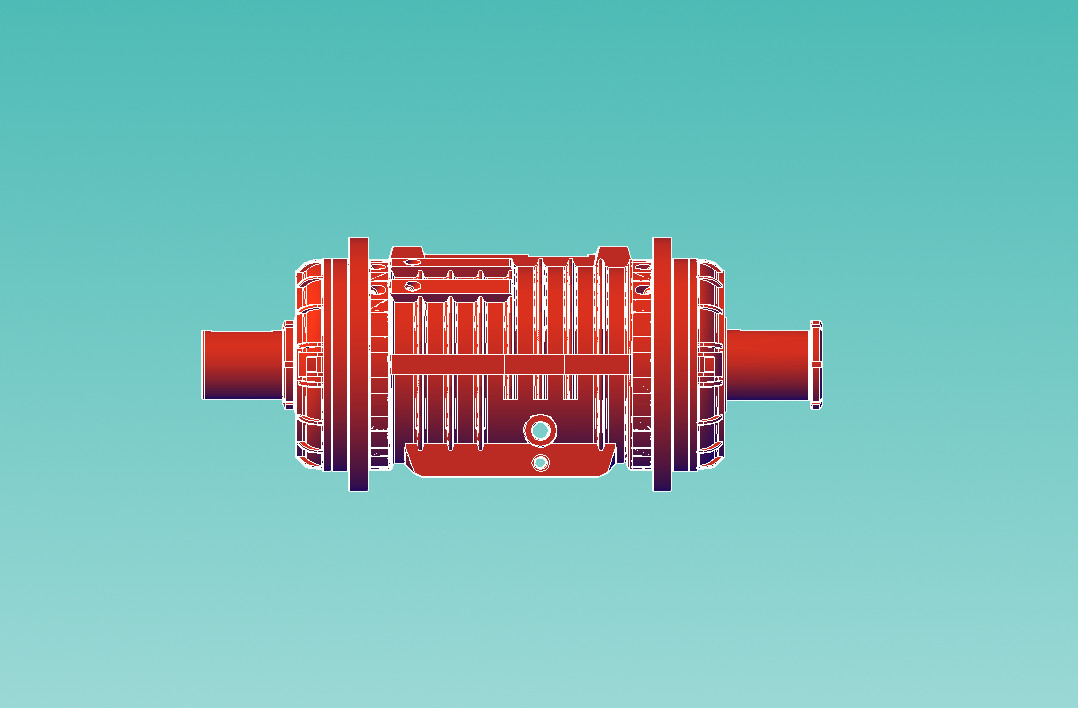

H180N1 メインベアリングボックス
1軸内輪,葉輪及び連動軸器の前に,対応する軸配合点及び両端旋回接螺栓の螺紋は油塗りが必要である.
2加工後の軸承箱は,包装前には油塗り,加工後の光り輝く表面および他の表面に油塗り.
3倉庫保管時の防護は,上記2の施術以外にも,シートシート輪と連動器の軸に硬膜油脂を塗り,油紙で包装する.
4軸承箱 最大作業回転速度:n=1800r/min
5最高油位時の油量:V=20.5L
6軸承箱蓋螺栓の"張力矩:M/A=113.7Nm.
主軸とローリング軸は鉄箱体内に同位置し,この箱体は同心地で風機下半部に設置され螺栓で固定される.
主軸の両端にはロール柱軸承があり,軸向力を支えるため,近接軸器端には向心推力球軸承があり,逆気流方向の軸向力を支える.送風機には向心推力球軸承が1つあり,一度の風機には2つの向心推力球軸承があります.
1軸内輪,プロペラー,コップリングを装着する前に,両端の対応する軸の装着とスクリューナッツIとIIは防腐油で覆う必要があります.
2処理されたベアリングボックスの防腐剤は,組み立ての前に,処理された明るい表面や他の表面に防腐油を塗ります.
3倉庫内の防腐保存のために,上記2つに加えて,ホイップラーとクランプの日記はハードフィルムグリースで覆い,オイルペーパーで包まれなければならない.
4軸承箱の最大動作速度:n=1800r/min
5油の量:V=20.5L
6軸承箱カバースクリューの緊縮トルク:M/A=113.7Nm
メインシャフトとローリングベアリングは,ファンの下半部に中央に設置され,ボルト付きの鋳鉄のハウジングに置かれます.
ローラーベアリングは,スペンドルの両端に設置され,放射力に対応します.軸力に対応するために,中心推力ボールベアリングが近接末の端に設置され,逆気流の方向に軸力を支える.扇風機には中心推力ボールベアリングがあり,主扇には2つの中心推力ボールベアリングがあります.
