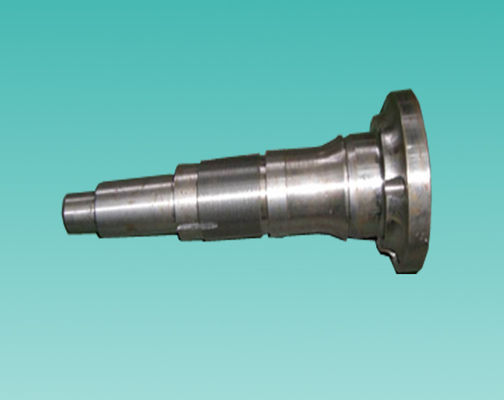

ブレード・シャンク,ファン・ブレード・ハンドル M45*15,φ118*341
技術要求
1材料は次のように試験する必要があります.
(1) 同 炼取試作化学成分分析
(2) 同炉と連続熱処理で2%,但し,機械性能試験の2組よりも少ない.
(3) 同炉と連続熱処理で2%,但し2組の試料による衝撃試験に少なかれ.
(4) 硬さ (HB) を測定する
2材料調質後,機械性能
(1)σb=700 N/mm2/
(2)σs=500 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5)αk=58Nm/cm2/
(6) HB=230~260
3部品はJB/T1581-1996による超音波検査で
4. M15×1.5-6h螺纹と螺母配車,精度が2級以下ではない
5検査時発見:
1) 磨損が深刻で 置き換える必要がある
2) 軸頭根部が割れていて 交換しなければならない
(3) 螺紋を修復できないので 交換しなければならない
4) 葉柄と螺旋の噛み合いは 切断後には 切り替わなければなりません
技術要求
1材料は次のように試験する.
(1) 溶融で採取されたサンプルの化学組成分析
(2) 同じ連続熱処理の2%,但し,機械性能試験のためのサンプルセットの2組以下 (σb,σs,δ,Ψ)
(3) 同じ連続熱処理の2%,しかし少なくとも2組の試料を衝突試験に採取する (αk)
(4) 各パーツの硬さ (HB) を測定する
2テンパーされた後材料,機械特性
(1)σb=700 N/mm2/
(2)σs=500 N/mm2/
(3)δ5=15%
(4) Ψ= 45%
(5) アルファ k = 58 nm/cm2
(6) HB=230~260
3パーツは,JB/T1581-1996に従って超音波検査する必要があります.
4.M15×1.5-6h 糸とナッツのマッチング,精度は2未満でなければならない.
5メンテナンスの際に発見:
1) 重度の磨き,交換する必要があります.
2) 軸頭の根が割れ,置き換える必要があります.
3) 糸は修理できないので交換する必要があります.
4) ガスを切った後,花茎とナッツの噛みが分離できないので,取り替えなければなりません.
